Πώς να επιλέξετε σωστά υλικά θωράκισης EMI

Με τον αυξανόμενο αριθμό ηλεκτρονικών συσκευών, τα προβλήματα EMI γίνονται όλο και πιο σοβαρά και τα υλικά θωράκισης EMI έχουν αυξηθεί και χρησιμοποιούνται ευρέως σε διάφορους τομείς. Κατά την επιλογή των πιο αποτελεσματικών υλικών θωράκισης EMI σε εμπορικές ηλεκτρονικές συσκευές όπως επικοινωνίες, υπολογιστές, αυτοματισμοί, ιατρικές κ.λπ., μπορούν γενικά να ληφθούν υπόψη οι ακόλουθοι τύποι: καλάμια από χαλκό βηρύλλιο, αγώγιμο αφρό, αγώγιμο καουτσούκ κ.λπ. Ανάλογα με τις διαφορετικές ανάγκες του εξοπλισμού, διαφορετικά υλικά θωράκισης μπορούν να παρέχουν διαφορετικούς βαθμούς ηλεκτρομαγνητικής θωράκισης, κατάλληλα για διαφορετικά σχήματα και περιβαλλοντικές απαιτήσεις σφράγισης.
Κατά το σχεδιασμό και την επιλογή υλικών θωράκισης EMI, πρέπει να λαμβάνονται υπόψη οι ακόλουθοι πέντε παράγοντες:
1. Επιδόσεις θωράκισης, ο περισσότερος εμπορικός εξοπλισμός απαιτεί εξασθένηση 60~120dB.
2. Ποσότητα συμπίεσης, ο περισσότερος εμπορικός εξοπλισμός θεωρεί σχεδιασμό χαμηλής δύναμης κλεισίματος, η ποσότητα συμπίεσης έχει μεγάλη επίδραση στην αποτελεσματικότητα θωράκισης του αγώγιμου καουτσούκ, ενώ η ποσότητα συμπίεσης έχει μικρή επίδραση στην αποτελεσματικότητα θωράκισης μεταλλικών καλαμιών και αγώγιμου αφρού.
3. Σχήμα υλικού θωράκισης. μηχανική αντοχή? Σφράγιση εξωτερικού περιβάλλοντος όπως νερό και σκόνη.
4. Ηλεκτροδιαβρωτικό μεταξύ του υλικού θωράκισης και του μεταλλικού μέσου επαφής για την αποφυγή της παραγωγής ρεύματος που προκαλεί ηλεκτρική διάβρωση.
5. Κόστος, διάρκεια ζωής, ανοχή και μέθοδος εγκατάστασης (τύπος με πριτσίνια, τύπος κολλητού κ.λπ.)
Τα ακόλουθα είναι τα τρία υλικά EMI:
1. Μεταλλικά καλάμια

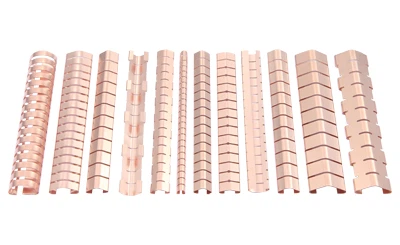

Τα καλάμια χαλκού βηρυλλίου είναι καλάμια χαλκού σε σχήμα δακτύλου κατασκευασμένα από ειδικό κράμα χαλκού βηρυλλίου, που συνδυάζουν υψηλής ποιότητας προστατευτική επίδραση EMI και ελαστικό τρίψιμο γάντζου και γνάθου με μικρά χαρακτηριστικά δύναμης στεγανοποίησης, καθιστώντας τα την καλύτερη επιλογή όταν απαιτείται μηχανική αντοχή. Οι παράμετροι υψηλής απόδοσης του χαλκού βηρυλλίου: υψηλή αντοχή σε εφελκυσμό, καλή αντοχή στη διάβρωση και καλή ηλεκτρική αγωγιμότητα, το καθιστούν ιδανικό υλικό θωράκισης EMI για χρήση σε ευρεία ζώνη συχνοτήτων και μπορεί να χρησιμοποιηθεί σε μεγάλη γκάμα ηλεκτρονικών συσκευών με EMI/ Προβλήματα RFI ή ESD. Υπάρχουν διαφορετικά τελικά προϊόντα από φωτεινό χαλκό, φωτεινό νικέλιο και λαμπερό κασσίτερο, τα οποία εγκαθίστανται σε διαφορετικές μεταλλικές επιφάνειες για τη μείωση του γαλβανικού θορύβου και της γαλβανικής διάβρωσης μεταξύ των διαφορετικών μετάλλων. Οι μεταλλικοί σπειροειδείς σωλήνες σπείρας μπορούν να τοποθετηθούν σε σκάφη ή να γεμιστούν με πυρήνες από καουτσούκ ή σιλικόνη.
