Μονή υποδοχή BeCu Finger Stock

Το κοντάκι δακτύλου BeCu με μία υποδοχή μπορεί να χρησιμοποιηθεί σε φλάντζες θωράκισης EMI ή επαφές ESD. Ορισμένα πρότυπα είναι επίσης διαθέσιμα σε πηνία μήκους 7,6 m. Το προϊόν μπορεί να συμπιεστεί 100000 φορές χωρίς παραμόρφωση.

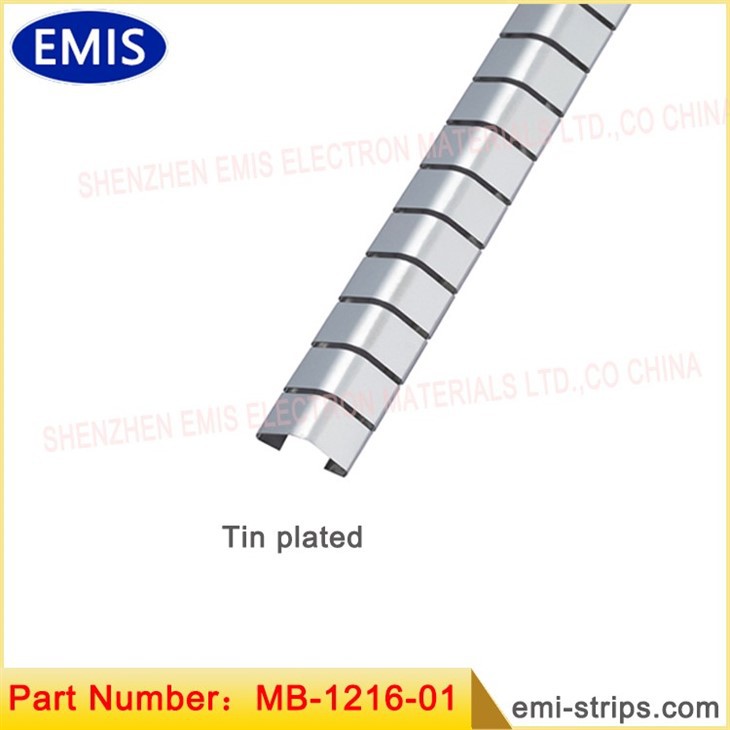

Σημειώσεις: MB-1116-01 Πάχος=0.089 mm; MB-1216-01 Πάχος=0.05 mm, άλλα μεγέθη ίδια.

Αριθμός ανταλλακτικού δακτύλου του αποθέματος δακτύλου και μορφή φλάντζας: MB-1/2XXX-AA

Σημειώσεις:

Μ: αντιπροσωπεύουν ως μέταλλο· Β: αντιπροσωπεύουν ως χαλκό βηρυλλίου.

1: αντιπροσωπεύουν ως κανονικό πάχος της πρώτης ύλης.

2: αντιπροσωπεύουν ως λεπτότερο πάχος ή εξαιρετικά μαλακή διαδικασία.

XXX: αντιπροσωπεύουν ως μοναδικό μέρος Αρ.

AA ίσο με {{0}}: προϊόντα συναρμολόγησης;01: φωτεινό φινίρισμα;0N: επιμετάλλωση Ni;

{{0}}S: επιμετάλλωση Tin;0Z: επίστρωση ψευδάργυρου;0G: επίστρωση χρυσού;0A: επιμετάλλωση Ag.

MS (P) -XXXX – AA

Σημειώσεις: M: αντιπροσωπεύουν ως μέταλλο; S: αντιπροσωπεύουν ως SUS, άλλα στοιχεία όπως παραπάνω.

Ελάχιστο κόστος κατασκευής αυλακώσεων.

Μέθοδοι εγκατάστασης αποθέματος και παρεμβυσμάτων BeCu μονής υποδοχής: Τα εξαρτήματα που τοποθετούνται σε σχισμή τοποθετούνται εύκολα χρησιμοποιώντας υποδοχές όπου απαιτείται αμφίδρομη κίνηση. Απλώς τοποθετήστε το εξάρτημα σε μια υποδοχή και κουμπώστε το στη δεύτερη υποδοχή ή πάνω από την άκρη του πλαισίου. Όπως:MB-1216-01/1116-01/1136-01 κ.λπ.

Ιδανικό για γείωση και θωράκιση στις ακόλουθες εφαρμογές ηλεκτρονικών περιβλημάτων.

Λαβές μπροστινού πίνακα - Καλύμματα πλαισίου.

Plug-in μονάδες - Backplanes.

Συγκροτήματα υποστηριγμάτων.

Ορισμένα πρότυπα είναι επίσης διαθέσιμα σε πηνία μήκους 7,6 m.

Στον τομέα των ηλεκτρονικών και των τηλεπικοινωνιών, οι ηλεκτρομαγνητικές παρεμβολές (EMI) και η ηλεκτροστατική εκκένωση (ESD) θέτουν σημαντικές προκλήσεις. Καθώς οι ηλεκτρονικές συσκευές γίνονται πιο συμπαγείς και διασυνδεδεμένες, η ανάγκη για αποτελεσματική θωράκιση EMI και προστασία ESD έχει γίνει πρωταρχικής σημασίας. Μια λύση που έχει αναγνωριστεί για την ευελιξία και την αξιοπιστία της είναι η μονή υποδοχή BeCu Finger Stock.

Το Single Slot BeCu Finger Stock είναι ένα εύκαμπτο και ελαστικό παρέμβυσμα κατασκευασμένο από κράμα χαλκού βηρυλλίου (BeCu), γνωστό για την εξαιρετική ηλεκτρική αγωγιμότητα και τις μηχανικές του ιδιότητες. Αυτό το απόθεμα δακτύλων έχει σχεδιαστεί για να παρέχει αξιόπιστη θωράκιση EMI και επαφή ESD σε ποικίλες εφαρμογές, καθιστώντας το ιδανική επιλογή για βιομηχανίες όπως οι τηλεπικοινωνίες, η αεροδιαστημική, η αυτοκινητοβιομηχανία και τα ιατρικά ηλεκτρονικά.

Ένα από τα αξιοσημείωτα χαρακτηριστικά του Single Slot BeCu Finger Stock είναι η προσαρμοστικότητά του. Μπορεί να χρησιμοποιηθεί σε παρεμβύσματα θωράκισης EMI, τα οποία χρησιμοποιούνται συνήθως για την πρόληψη της διαρροής ηλεκτρομαγνητικής ακτινοβολίας από ηλεκτρονικά περιβλήματα. Αυτά τα παρεμβύσματα δημιουργούν ένα αγώγιμο φράγμα που περιβάλλει τα ευαίσθητα εξαρτήματα, ελαχιστοποιώντας τον κίνδυνο παρεμβολών από εξωτερικά ηλεκτρομαγνητικά πεδία και διασφαλίζοντας τη σωστή λειτουργία των ηλεκτρονικών συσκευών.

Επιπλέον, η μονή υποδοχή BeCu Finger Stock χρησιμοποιείται επίσης ως επαφή ESD, η οποία βοηθά στην εκτροπή των ηλεκτροστατικών εκκενώσεων μακριά από ευαίσθητα κυκλώματα. Οι ηλεκτροστατικές εκκενώσεις μπορεί να προκαλέσουν ανεπανόρθωτη ζημιά στα ηλεκτρονικά εξαρτήματα, οδηγώντας σε δυσλειτουργίες ή ακόμη και σε πλήρη αστοχία της συσκευής. Χρησιμοποιώντας το απόθεμα δακτύλου ως επαφή ESD, οι κατασκευαστές μπορούν να προστατεύσουν τα προϊόντα τους από συμβάντα ESD, διασφαλίζοντας τη μακροζωία και την αξιοπιστία τους.

Το Single Slot BeCu Finger Stock διατίθεται σε διάφορες μορφές και διαμορφώσεις, ανάλογα με τις συγκεκριμένες απαιτήσεις της εφαρμογής. Ορισμένα πρότυπα είναι διαθέσιμα σε πηνία μήκους 7,6 μέτρων, επιτρέποντας την εύκολη προσαρμογή και εγκατάσταση σε διαφορετικά ηλεκτρονικά περιβλήματα. Αυτή η ευελιξία δίνει τη δυνατότητα στους μηχανικούς και τους σχεδιαστές να προσαρμόσουν το κοντάκι για να ταιριάζει σε ένα ευρύ φάσμα σχημάτων και μεγεθών, εξασφαλίζοντας βέλτιστη θωράκιση EMI και προστασία ESD.

Ένα από τα βασικά πλεονεκτήματα του BeCu Finger Stock με μία υποδοχή είναι η εξαιρετική του αντοχή. Παρά την ευελιξία του, το κοντάκι δακτύλου είναι ικανό να αντέξει συμπίεση έως και 100,000 φορές χωρίς καμία παραμόρφωση. Αυτή η ιδιότητα είναι ζωτικής σημασίας σε εφαρμογές όπου συμβαίνουν επαναλαμβανόμενα ανοίγματα και κλεισίματα ηλεκτρονικών περιβλημάτων, όπως σε συσκευές με αφαιρούμενες θήκες μπαταριών ή πάνελ πρόσβασης. Η μακροζωία και η αξιοπιστία του δακτύλου συμβάλλουν στη συνολική απόδοση και διάρκεια ζωής των ηλεκτρονικών συσκευών.

Για τη διασφάλιση υψηλής ποιότητας και αξιόπιστης απόδοσης, είναι απαραίτητο να τηρείτε τα πρότυπα και τις οδηγίες του κλάδου. Το Single Slot BeCu Finger Stock συμμορφώνεται με διάφορα πρότυπα, συμπεριλαμβανομένων εκείνων που σχετίζονται με την αποτελεσματικότητα θωράκισης EMI και τους περιβαλλοντικούς κανονισμούς. Καλώς ήρθατε για να προσαρμόσετε την επιλογή.

Διαδικασία παραγωγής Flow Of BeCu Fingerstock

Η εταιρεία μας χρησιμοποιεί κυρίως πρώτες ύλες από την BrushWellman Co.,Ltd των ΗΠΑ.

Χημικό Συστατικό

Να----------------1,8 τοις εκατό -2. τοις εκατό (σειρά υψηλού βηρυλλίου)

Κοβάλτιο συν νικέλιο----------0.20 τοις εκατό (τουλάχιστον)

Κοβάλτιο συν νικέλιο συν σίδηρος----- 0.60 τοις εκατό (το πολύ)

Χαλκός--------------------το υπόλοιπο

Φυσική ιδιοκτησία

Ηλεκτρική αγωγιμότητα (IACS)---22-25 τοις εκατό

Συντελεστής ελαστικότητας(psi)--- 18.5*10⁶

Η θερμική επεξεργασία με οξυγόνο μπορεί να κάνει τη σκληρότητα 1/4h ή 1/2h των πρώτων υλών BeCu να αυξηθεί σε σκληρότητα μεγαλύτερη από 373HV, έτσι ώστε να διασφαλιστούν οι απαιτήσεις ελαστικότητας των προϊόντων BeCu.

βασικές παράμετροι:

βαθμός κενού:<1Pa

Θερμοκρασία: 600 F

Χρόνος εμποτισμού: 2 ώρες

Προστατευτικό αέριο: Άζωτο

Καθαρότητα: 99,9999 τοις εκατό

IEΠεριβαλλοντικές Απαιτήσεις για Προϊόντα

Τα προϊόντα μας πληρούν τις απαιτήσεις της αναφοράς SGS, της αναφοράς ROHS, της αναφοράς REACH, της αναφοράς χωρίς αλογόνο (HF) κ.λπ.

Ερωτήσεις και απαντήσεις παραγωγικής διαδικασίας και τεχνολογίας

Ε:1 Τι γίνεται αν υπάρχουν κάποια προβλήματα στα σχέδια των πελατών σχετικά με την παραγωγή ποσότητας;

A1: Η μηχανική μας θα προσφέρει τροποποιητικές συμβουλές και στη συνέχεια θα τις παραδώσει στους πελάτες για περαιτέρω επιβεβαίωση, κάνοντας συζητήσεις σχετικά με σχετικά προβλήματα.

Ε2: Τι γίνεται αν οι πελάτες έχουν μόνο ένα δείγμα χωρίς το σχέδιο;

A2: Οι πελάτες αναμένεται να στείλουν το δείγμα σας στην εταιρεία μας και το τμήμα ποιότητας μας θα πραγματοποιήσει τη συνολική μέτρηση των διαστάσεων. Στη συνέχεια, το τμήμα μηχανικών μας θα παράσχει το σχέδιο για να επιβεβαιωθεί ξανά με τον πελάτη.

Ε3: ποια είναι η βάση σχεδιασμού δομής του τυπικού μας BeCu Fingerstock;

A3: Το BeCu Fingerstock απολαμβάνει ισχυρή δυνατότητα υποκατάστασης, τα τυπικά προϊόντα μας αναφέρονται στο καθολικό πρότυπο του BeCu Fingerstock για να εξασφαλίσουν λογική δομή και απόδοση θωράκισης.

Q4: Γιατί να μην χρησιμοποιήσετε προϊόντα τεχνολογίας μαλακώματος;

A4: η τεχνολογία αποσκλήρυνσης είναι η χρήση της μεθόδου χημικής επεξεργασίας. Μετά την επεξεργασία, το πάχος του μαλακώματος δεν είναι ομοιόμορφο Εάν δεν επιμεταλλωθεί η επιφάνεια θα είναι βρώμικη, κ.λπ., επηρεάζοντας την εμφάνισή της

Q5: Η μόνωση θερμικής επεξεργασίας είναι 600F. μπορείς να το αλλάξεις;

A5: Είναι η καλύτερη θερμοκρασία θερμικής επεξεργασίας που παρέχεται από το αμερικανικό εργοστάσιο υλικών και η εταιρεία μας δεν μπορεί να την αλλάξει.
