Φλάντζα θωράκισης EMI

Α: Μια φλάντζα θωράκισης EMI (Ηλεκτρομαγνητική Παρεμβολή), γνωστή και ως φλάντζα EMC (Ηλεκτρομαγνητική Συμβατότητα), είναι ένα εξειδικευμένο εξάρτημα που χρησιμοποιείται σε ηλεκτρονικά και ηλεκτρικά συστήματα για την πρόληψη της διέλευσης ηλεκτρομαγνητικών παρεμβολών ή παρεμβολών ραδιοσυχνοτήτων (EMI/RFI) μεταξύ δύο γειτονικών επιφάνειες, συνήθως όπου υπάρχουν κενά ή ραφές σε ηλεκτρονικά περιβλήματα ή ντουλάπια.

Ο πρωταρχικός σκοπός των παρεμβυσμάτων θωράκισης EMI είναι να δημιουργήσουν μια αγώγιμη στεγανοποίηση μεταξύ δύο επιφανειών, όπως οι επιφάνειες σύνδεσης ενός ηλεκτρονικού περιβλήματος ή των άκρων ενός PCB (Πλακέτα τυπωμένου κυκλώματος). Αυτή η σφράγιση βοηθά στον περιορισμό ηλεκτρομαγνητικών εκπομπών από τα ηλεκτρονικά μέσα στο εσωτερικό και εμποδίζει την είσοδο εξωτερικών παρεμβολών στο περίβλημα. Τα παρεμβύσματα θωράκισης EMI χρησιμοποιούνται συνήθως σε εφαρμογές όπως τηλεπικοινωνιακός εξοπλισμός, ιατρικές συσκευές, στρατιωτικά και αεροδιαστημικά ηλεκτρονικά είδη, ηλεκτρονικά είδη ευρείας κατανάλωσης και άλλα.

Τα βασικά χαρακτηριστικά των παρεμβυσμάτων θωράκισης EMI περιλαμβάνουν:
1. Αγώγιμα υλικά:Αυτά τα παρεμβύσματα είναι συνήθως κατασκευασμένα από υλικά που είναι ηλεκτρικά αγώγιμα, όπως ελαστομερή με μέταλλο (λάστιχα) ή αγώγιμα υλικά με αφρώδες υλικό.

2.Σχήμα και προφίλ:Τα παρεμβύσματα θωράκισης EMI διατίθενται σε διάφορα σχήματα και προφίλ, συμπεριλαμβανομένων παρεμβυσμάτων, δακτυλίων Ο και παρεμβυσμάτων λωρίδων, για να ανταποκρίνονται στις διαφορετικές απαιτήσεις στεγανοποίησης.

3. Συμπίεση:Όταν οι δύο επιφάνειες ενωθούν, το παρέμβυσμα συμπιέζεται, εξασφαλίζοντας καλή ηλεκτρική επαφή και στεγανή στεγανοποίηση.

4. Αγώγιμη κόλλα:Ορισμένες φλάντζες θωράκισης EMI διαθέτουν αγώγιμη κόλλα στη μία ή και στις δύο πλευρές για να βοηθήσουν στην προσκόλληση της φλάντζας στις επιφάνειες ζευγαρώματος.

5. Περιβαλλοντική Αντίσταση:Πολλά παρεμβύσματα θωράκισης EMI έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, συμπεριλαμβανομένων των ακραίων θερμοκρασιών, της υγρασίας και των χημικών.

6. Πρότυπα συμμόρφωσης:Τα παρεμβύσματα θωράκισης EMI κατασκευάζονται συχνά για να πληρούν συγκεκριμένα πρότυπα και κανονισμούς συμμόρφωσης, όπως το MIL-STD-461 για στρατιωτικές εφαρμογές ή τους κανονισμούς FCC για ηλεκτρονικά είδη ευρείας κατανάλωσης.

Χρησιμοποιώντας παρεμβύσματα θωράκισης EMI, οι κατασκευαστές μπορούν να βελτιώσουν την ηλεκτρομαγνητική συμβατότητα των προϊόντων τους, να μειώσουν τον κίνδυνο παρεμβολών μεταξύ ηλεκτρονικών εξαρτημάτων και να διασφαλίσουν ότι οι ηλεκτρονικές συσκευές πληρούν τις κανονιστικές απαιτήσεις για εκπομπές και ευαισθησία σε παρεμβολές.

Α: Στη SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO, είμαστε υπερήφανοι που είμαστε κορυφαίος κατασκευαστής που ειδικεύεται σε ένα ευρύ φάσμα λύσεων θωράκισης EMI αιχμής. Με δέσμευση για την αριστεία, την καινοτομία και την αξιοπιστία, έχουμε καθιερωθεί ως αξιόπιστος συνεργάτης για επιχειρήσεις που αναζητούν προστασία από ηλεκτρομαγνητικές παρεμβολές κορυφαίας ποιότητας.

Οι βασικές προσφορές του εργοστασίου μας:
1. Δάχτυλο και φλάντζα από χαλκό βηρυλλίου:
BeCu SMD Άνοιξη
Βηρύλλιο Χάλκινα Πηγές
Shielding Room Shielding Strips & SUS Spring

2. Fabric-over-Foam (αγώγιμος αφρός):
Ολοκληρωμένη Ε&Α και Παραγωγή

3. Θωράκιση πλεκτού πλέγματος και θωράκισης κηρήθρας:
Ειδικός Σχεδιασμός και Κατασκευή

4. Αγώγιμα υλικά:
Φύλλο χαλκού
Αγώγιμο καουτσούκ
Γυαλιά Θωράκισης Φερρίτη

5. Μέρη και εργαλεία σφράγισης ακριβείας:
Υλικά για Διαφορετικές Εφαρμογές

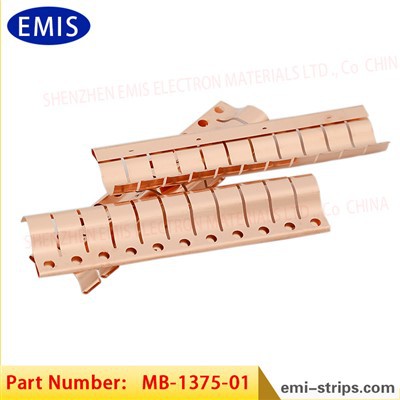

Α: Η φλάντζα και η φλάντζα από χαλκό βηρυλλίου (BeCu) ξεχωρίζουν με εξαιρετική απόδοση:
Ανώτερη Ανθεκτικότητα:Αυτά τα παρεμβύσματα διατηρούν το σχήμα και την ακεραιότητά τους ακόμα και μετά από 10,000 συμπιέσεις.

Αποτελεσματικότητα ηλεκτρικής θωράκισης:Αποκτήστε εξαιρετική προστασία EMI με αποτελεσματικότητα θωράκισης 80-100dB και θωράκιση πεδίου H 60-70dB στα 200 MHz.

Ευρύ εύρος συχνοτήτων:From 2 GHz plane wave shielding of 75-120dB to >Αποτελεσματικότητα θωράκισης 110dB για αεροπλάνο 100 MHz, τα προϊόντα μας υπερέχουν σε ένα ευρύ φάσμα.

Αξιοπιστία και γρήγορη παράδοση:Βασιστείτε σε εμάς για αξιόπιστη ποιότητα και γρήγορες παραδόσεις. Απολαύστε εξαιρετική αγωγιμότητα και σταθερότητα διαστάσεων.

Αντοχή σε θερμοκρασία:Οι φλάντζες μας αποδίδουν σταθερά σε ένα ευρύ φάσμα θερμοκρασιών και είναι μη μαγνητικές.

Ευέλικτες επιλογές:Επιλέξτε από διάφορες επιλογές τοποθέτησης, μεγέθη και διαμορφώσεις που ταιριάζουν στις συγκεκριμένες ανάγκες σας.

Χαμηλή δύναμη συμπίεσης:Επωφεληθείτε από τη χαμηλή δύναμη συμπίεσης ενώ απολαμβάνετε μέγιστες ιδιότητες ελατηρίου.

Κράμα χαλκού υψηλής αντοχής:Χρησιμοποιούμε το υψηλότερης αντοχής κράμα χαλκού με μεγάλο χρόνο κύκλου.

Ικανότητα προσαρμογής:Οι φλάντζες μας συμμορφώνονται με μεγάλες παραλλαγές κενού και είναι ιδανικές για αμφίδρομες εφαρμογές.

Συμμόρφωση:Όλα τα προϊόντα μας είναι συμβατά με ROHS, πληρούν τα τελευταία βιομηχανικά πρότυπα.

Εφαρμογές:
Το BeCu Fingerstock και το Gasket μας βρίσκουν εκτεταμένη χρήση σε βιομηχανίες όπως:
Διαβιβάσεις
Έπιπλα υπολογιστών
Ιατρικές συσκευές
Νέος Ενεργειακός Εξοπλισμός

Στη SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO, είμαστε αφοσιωμένοι στην παροχή ολοκληρωμένων λύσεων θωράκισης EMI που ενισχύουν τα προϊόντα σας με το υψηλότερο επίπεδο προστασίας από ηλεκτρομαγνητικές παρεμβολές. Συνεργαστείτε μαζί μας για τεχνολογία αιχμής, αξιοπιστία και δέσμευση για αριστεία.

A: Τα παρεμβύσματα θωράκισης EMI (Ηλεκτρομαγνητική Παρεμβολή) λειτουργούν δημιουργώντας ένα φράγμα που εμποδίζει τη διέλευση ηλεκτρομαγνητικής ακτινοβολίας ή παρεμβολές μεταξύ δύο γειτονικών επιφανειών. Αυτά τα παρεμβύσματα έχουν σχεδιαστεί για να παρέχουν ηλεκτρική αγωγιμότητα και στεγανή στεγανοποίηση, εμποδίζοντας αποτελεσματικά τα ηλεκτρομαγνητικά κύματα και διασφαλίζοντας την ακεραιότητα του ευαίσθητου ηλεκτρονικού εξοπλισμού. Δείτε πώς λειτουργούν:
1. Αγώγιμα υλικά:Οι φλάντζες θωράκισης EMI κατασκευάζονται συνήθως από αγώγιμα υλικά, όπως ελαστομερή γεμάτα μέταλλο (λάστιχα) ή αγώγιμα υλικά με αφρώδες υλικό. Αυτά τα υλικά έχουν την ικανότητα να μεταφέρουν ηλεκτρισμό.

2. Συμπίεση:Όταν δύο επιφάνειες ή εξαρτήματα έρχονται σε επαφή ή ενώνονται, η φλάντζα θωράκισης EMI συμπιέζεται μεταξύ τους. Αυτή η συμπίεση εξασφαλίζει καλή ηλεκτρική επαφή μεταξύ της φλάντζας και των επιφανειών ζευγαρώματος, δημιουργώντας μια αγώγιμη διαδρομή.

3. Σφράγιση:Εκτός από τις αγώγιμες ιδιότητές τους, τα παρεμβύσματα θωράκισης EMI χρησιμεύουν και ως στεγανοποιητικά. Γεμίζουν κενά, ραφές ή αρμούς σε ηλεκτρονικά περιβλήματα, PCB ή άλλο εξοπλισμό όπου ενδέχεται να εισχωρήσουν ή να διαφύγουν ηλεκτρομαγνητικές παρεμβολές.

4. Αποκλεισμός EMI:Οι ηλεκτρομαγνητικές παρεμβολές αποτελούνται από ηλεκτρομαγνητικά κύματα (ακτινοβολία ραδιοσυχνοτήτων) που παράγονται από ηλεκτρονικές συσκευές ή εξωτερικές πηγές. Όταν αυτά τα κύματα συναντούν τη φλάντζα θωράκισης EMI, η οποία είναι πλέον μέρος μιας αγώγιμης διαδρομής, προκαλούν ηλεκτρικά ρεύματα μέσα στο υλικό της φλάντζας.

5. Απορρόφηση και αντανάκλαση:Τα επαγόμενα ηλεκτρικά ρεύματα ρέουν μέσω του αγώγιμου υλικού φλάντζας και, στη διαδικασία, απορροφούν και διαχέουν την ενέργεια των εισερχόμενων ηλεκτρομαγνητικών κυμάτων. Αυτή η απορρόφηση μειώνει την ένταση της παρεμβολής.

6. Αντανάκλαση:Μερικά από τα ηλεκτρομαγνητικά κύματα ανακλώνται μακριά από την θωρακισμένη περιοχή λόγω των αγώγιμων ιδιοτήτων του υλικού του παρεμβύσματος, εμποδίζοντάς τα να εισέλθουν ή να διαφύγουν.

7. Πλήρες περίβλημα:Για να επιτευχθεί αποτελεσματική θωράκιση EMI, ολόκληρο το ηλεκτρονικό περίβλημα ή η περιοχή ανησυχίας πρέπει να περικλείεται με αγώγιμο υλικό φλάντζας, διασφαλίζοντας ότι δεν υπάρχουν κενά ή μη θωρακισμένες περιοχές.

8.Πολλαπλά επίπεδα:Σε περιπτώσεις όπου απαιτούνται υψηλότερα επίπεδα θωράκισης, μπορούν να χρησιμοποιηθούν πολλαπλά στρώματα προστατευτικών υλικών και παρεμβυσμάτων για περαιτέρω ενίσχυση της προστασίας.

Χρησιμοποιώντας παρεμβύσματα θωράκισης EMI, οι κατασκευαστές μπορούν να ελέγχουν αποτελεσματικά και να ελαχιστοποιούν τις ηλεκτρομαγνητικές παρεμβολές, διασφαλίζοντας ότι ο ηλεκτρονικός εξοπλισμός λειτουργεί αξιόπιστα και συμμορφώνεται με τα πρότυπα και τους κανονισμούς ηλεκτρομαγνητικής συμβατότητας (EMC). Αυτά τα παρεμβύσματα διαδραματίζουν κρίσιμο ρόλο σε βιομηχανίες όπου η ακεραιότητα του σήματος, η ασφάλεια δεδομένων και η πρόληψη παρεμβολών είναι πρωταρχικής σημασίας, όπως οι τηλεπικοινωνίες, η αεροδιαστημική, οι ιατρικές συσκευές και τα ηλεκτρονικά είδη ευρείας κατανάλωσης.

Α: Τα παρεμβύσματα θωράκισης EMI μπορούν να κατασκευαστούν από διάφορα υλικά, ανάλογα με τις συγκεκριμένες απαιτήσεις και την εφαρμογή για την οποία προορίζονται. Η επιλογή του υλικού είναι κρίσιμη για την απόδοσή τους στην αποτελεσματική παρεμπόδιση των ηλεκτρομαγνητικών παρεμβολών. Εδώ είναι μερικά κοινά υλικά που χρησιμοποιούνται:
1.Ελαστομερή γεμάτα μέταλλα:Αυτά τα παρεμβύσματα κατασκευάζονται με ανάμειξη αγώγιμων μεταλλικών σωματιδίων, όπως ασήμι, νικέλιο ή χαλκό, με ένα ελαστομερές υλικό όπως σιλικόνη ή νεοπρένιο. Ο συνδυασμός μετάλλου και ελαστομερούς παρέχει τόσο ηλεκτρική αγωγιμότητα όσο και ευελιξία. Τα ελαστομερή γεμάτα μέταλλα χρησιμοποιούνται συχνά όταν απαιτείται συμπιέσιμο παρέμβυσμα, καθώς μπορεί να προσαρμόζονται σε ακανόνιστες επιφάνειες.

2. Αγώγιμο ύφασμα πάνω από αφρό:Αυτός ο τύπος παρεμβύσματος αποτελείται από ένα στρώμα αγώγιμου υφάσματος που έχει ελασματοποιηθεί σε ένα αφρώδες υπόστρωμα. Ο αφρός παρέχει τις απαραίτητες ιδιότητες συμπίεσης και σφράγισης, ενώ το αγώγιμο ύφασμα προσφέρει αγωγιμότητα. Τα αγώγιμα παρεμβύσματα υφάσματος πάνω από αφρό χρησιμοποιούνται συνήθως σε ηλεκτρονικά περιβλήματα και μπορούν να είναι αποτελεσματικά σε διάφορες συχνότητες.

3. Αγώγιμο καουτσούκ:Τα αγώγιμα ελαστικά παρεμβύσματα κατασκευάζονται συνήθως από ελαστικό σιλικόνης γεμάτο με αγώγιμα σωματίδια. Αυτά τα παρεμβύσματα είναι γνωστά για την αντοχή και την ανθεκτικότητά τους. Συχνά χρησιμοποιούνται σε εφαρμογές που απαιτούν περιβαλλοντική σφράγιση εκτός από τη θωράκιση EMI.

4.Μεταλλικά φύλλα:Λεπτά φύλλα μετάλλου, όπως χαλκός ή αλουμίνιο, μπορούν επίσης να χρησιμοποιηθούν ως προστατευτικά παρεμβύσματα EMI. Αυτά τα φύλλα συχνά συνδυάζονται με συγκολλητικό υπόστρωμα, επιτρέποντάς τους να εφαρμόζονται εύκολα στις ζευγαρωμένες επιφάνειες ηλεκτρονικών περιβλημάτων ή PCB. Τα μεταλλικά φύλλα είναι ιδιαίτερα αποτελεσματικά στις υψηλές συχνότητες.

5. Αγώγιμα πλαστικά:Ορισμένα παρεμβύσματα είναι κατασκευασμένα από αγώγιμα πλαστικά που ενσωματώνουν αγώγιμα πρόσθετα. Αυτά τα υλικά μπορούν να καλουπωθούν ή να εξωθηθούν σε διάφορα σχήματα και χρησιμοποιούνται σε εφαρμογές όπου προτιμώνται τα ελαφριά, μη μεταλλικά υλικά.

6.Συρμάτινο πλέγμα:Σε ορισμένες περιπτώσεις, υλικά από συρμάτινο πλέγμα, συνήθως κατασκευασμένα από μέταλλο, χρησιμοποιούνται ως προστατευτικά παρεμβύσματα EMI. Αυτά τα πλέγματα έχουν σχεδιαστεί για να παρέχουν ένα αγώγιμο φράγμα ενώ επιτρέπουν αερισμό ή ορατότητα σε εφαρμογές όπως παράθυρα ή αεραγωγοί με θωράκιση RF.
